DSG: как проверить коробку перед покупкой и как продлить её ресурс

Советы 10.06.26

Преселективный робот DSG является одним из основных типов коробок передач на автомобилях VAG, а также послужил образцом для копирования и подражания другим производителям. Робот может оснащаться сцеплениями сухого и мокрого типа, работать с бензиновыми и дизельными двигателями. Коробка DSG неплохо проверяется в ходе компьютерной диагностики, что особенно важно при покупке подержанного автомобиля.

Самые свежие новости в нашем Телеграме!

Подпишитесь, чтобы всегда быть в курсе событий

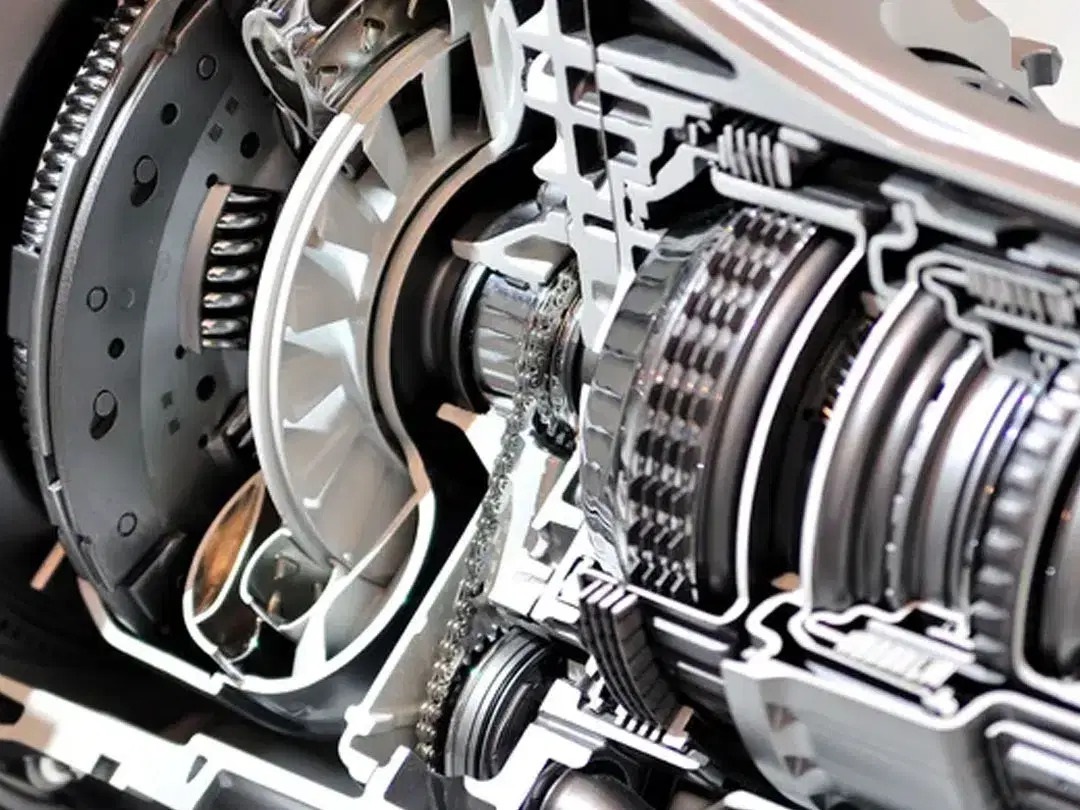

Немного информации о конструкции

Концерн VAG начал работы над проектом преселективного робота с двойным сцеплением в начале века, в 2002 г. информация о разработке впервые попала в официальные пресс-релизы. Робот с двойным сцеплением и соосными валами обеспечил большее количество передач при компактных габаритах — переключение скоростей здесь происходит быстрее, чем при использовании механической коробки. После выхода DSG на рынок компания VAG столкнулась с большим количеством нареканий, касающихся надежности работы коробки. На устранение детских болезней ушло более 10 лет, при этом другие производители стали активно создавать собственные модели роботов, зачастую используя несколько видоизмененные решения концерна VAG.

Коробки DSG могут оснащаться сцеплениями двух типов:

сухими, рассчитанными на крутящий момент не более 250 Н*м (чаще всего на рынке встречается DQ200, работающая в паре с бензиновыми двигателями с турбиной объемом 1,2-1,4 л);
мокрыми, выдерживающими крутящий момент около 600 Н*м (примерами таких коробок являются распространенная на рынке DQ500 и ее преемница DQ381, имеющая несколько меньший запас прочности).

В конструкции коробки использован соосный первичный вал, который входит в зацепление с шестернями вторичных валов (отдельные валы для четного и нечетного ряда передач). Переключение осуществляется мехатроником – гидравлическим модулем с блоком управления. Принцип работы DSG достаточно прост – за счет двух сцеплений и раздельных вторичных валов есть возможность одновременного включения двух скоростей, которые задействуются только смыканием соответствующих сцеплений.

В роботах с двойным сцеплением мокрого типа установлен насос с механическим приводом, коробки с сухими сцеплениями оборудованы гидроаккумулятором и подкачивающим электрическим насосом. Переход на электрический привод связан с невысокой мощностью двигателей, механический насос потребляет до 3 кВт. Давление необходимо для работы блока мехатроника и подачи масла к мокрым сцеплениям. Соответственно, в роботах с двойным сцеплением имеется две раздельные системы смазки с разными сортами масла. При мокром сцеплении в DSG имеется единый контур – масло смазывает механическую часть и является рабочей жидкостью в гидравлике управления.

В роботах DSG вне зависимости от конструкции сцепления установлен фильтр тонкой очистки масла. В роботах со сцеплениями мокрого типа масло активно насыщается продуктами износа, в конструкцию введен дополнительный внешний фильтр и установлен теплообменник для охлаждения масла. При обслуживании робота DSG производится замена внешнего фильтра и масла, в коробках с сухим сцеплением масло в мехатронике рассчитано на весь срок эксплуатации робота.

Роботы DSG сопрягаются с двигателями, оснащенными двухмассовым маховиком для устранения вибраций. При этом двухмассовый маховик имеет высокую стоимость и ограниченный ресурс, что сказывается на затратах на содержание подержанного автомобиля VAG. Для соединения маховика с входной ступицей сцепления используются шлицы. В любом роботе DSG есть механический стопор, входящий в зацепление со специальной шестерней блокировки при переводе селектора в режим стоянки и удерживающий автомобиль на месте.

Отдельно стоит остановиться на конструкции мехатроника, состоящего из электронного блока управления и гидравлического модуля. Узел выполнен как единое целое и обеспечивает выбор передач и управление сцеплениями за счет исполнительных приводов. Объединение гидравлики и электроники в один модуль позволило сократить количество разъемов. При этом конструкция мехатроника достаточно сложна, ремонт модуля возможен только в условиях профильного сервиса.

Переключение передач реализовано следующим методом – масло под давлением поступает в гидроцилиндр, связанный с вилкой переключения. Вилка воздействует на муфту синхронизатора и обеспечивает включение передачи, после чего блок управления дает команду на прекращение подачи масла к гидроцилиндру. Для удержания вилки и передачи во включенном состоянии имеется фиксатор. На вилках установлены постоянные магниты, по которым блок управления понимает положение вилок.

Основные проблемы

В коробках DSG есть несколько потенциально проблемных узлов:

Сцепления, подверженные износу, скорость которого зависит от стиля вождения. При этом сухие сцепления менее долговечны, хотя при отсутствии перегрузок способны пройти до 200 тыс. км. Сцепления мокрого типа менее подвержены износу и выдерживают до 250 тыс. км даже при достаточно динамичных разгонах.
Мехатроник, который изнашивается в процессе эксплуатации. В коробках DSG мехатроник дополнительно забивается продуктами износа многодисковых сцеплений.
Приводы переключения, проблема износа больше касается роботов с сухими сцеплениями.

Механическая часть роботизированной коробки практически не подвержена износу. Есть отдельные случаи, когда возникал ускоренный износ подшипников валов (с такой проблемой сталкиваются владельцы автомобилей с DQ500).

Частные случаи поломок DSG

Также могут быть и иные проблемы (на примере DQ200):

Отсутствие движения и связи с коробкой, причиной практически всегда является короткое замыкание внутри мехатроника из-за проникновения синтетического масла из механической части. С середины 2011 г. производитель изменил основу масла и вероятность проникновения масла и последующего короткого замыкания минимальна.
Появление толчков при начале движения с фиксацией ошибок из-за медленного набора давления после включения зажигания. Проблема практически не встречается, производитель решил вопрос в рамках сервисной акции путем замены программы управления.
Появление металлического стука при движении по неровной дороге и при отсутствии ошибок. Проблема существовала до проведения сервисной акции с заменой программного обеспечения в блоке управления.

На DQ200 нередко разрушается вилка переключения шестой передачи и реверса из-за износа и разрушения шарикоподшипника. В самом плохом варианте развития событий шарики разлетаются по коробке и могут вывести из строя соседние вилки. Производитель признал проблему и модернизировал вилку, отказавшись от использования шарикоподшипников. Еще в DQ200 встречается проблема появления трещин в мехатронике в месте установки аккумулятора давления – причем дефект носит плавающий характер. Концерн VAG даже менял прошивку с целью снижения рабочего давления на 10%, что снизило риск появления трещин.

Любая роботизированная коробка не отличается мягкостью переключений, причиной являются конструктивные особенности. По уровню комфорта DSG несколько уступает гидромеханическим коробкам, при этом отличается компактностью, меньшим весом и очень быстрым переключением скоростей (лучшие образцы АКПП с трудом смогли приблизиться к показателям DSG). Однако робот имеет ряд ограничений, особенно по крутящему моменту, что и предопределяет сферу использования – на автомобилях концерна VAG с мощными двигателями устанавливаются АКПП.

В роботах с многодисковыми мокрыми сцеплениями изнашиваются фрикционные диски, а стальные перегреваются и теряют свои свойства. Основной проблемой при этом становится фрикционная пыль, которая попадает в механическую часть и в мехатроник. Для увеличения ресурса таких коробок обязательна замена масла и внешнего фильтра при пробеге 60 тыс. км. В случае появления проблем с мехатроником, то вполне возможен ремонт с заменой части электромагнитных регуляторов (соленоидов).

Диагностика

Преимуществом коробок DSG является возможность определения общего состояния при помощи диагностики. Для проверки потребуется оборудование с предустановленной программой VSDS. Проверку лучше проводить в специализированном сервисе, поскольку рядовой человек банально не знает программу и не сможет заметить критические показания.

Диагностика DQ200 позволяет определить:

Остаточную толщину фрикционных накладок дисков сцеплений. Электроника автоматически компенсирует износ и достаточно точно рассчитывает остаток дисков. В программе предусмотрена раздельная проверка первого и второго сцеплений – важно обращать внимание на значения адаптаций, по которым можно спрогнозировать условия работы сцеплений.
Время работы сцеплений и интервалы температуры, зафиксированные при эксплуатации. Для каждого интервала есть отдельная группа значений, при этом группа значений 100 показывает время работы с перегревом. Если при диагностике сканер показывает, что при работе сцеплений был перегрев, то нужно быть готовым к скорой замене сцеплений либо отказаться от покупки автомобиля.
Коэффициент сцепления накладок и значение деформации, которые должны быть в пределах 0,95-1 и 0 соответственно. Есть отклонения – можно торговаться с продавцом автомобиля на стоимость нового комплекта сцеплений и замену либо отказываться от покупки.
Количество адаптаций привода управления, при этом указывается пробег при последней адаптации. Весьма интересный параметр, нередко позволяющий понять истинность цифр на одометре. Не слишком опытные продавцы корректируют одометр, забывая изменить значения в блоках управления.
Наличие ошибок, при отсутствии кодов в полях диагностической программы будет указано значение 65535. При наличии кода требуется его расшифровка и корректная интерпретация причин, вызвавших их появление.

Перед покупкой автомобиля с роботом сухого типа есть смысл провести очередную адаптацию сцеплений. Перед началом процедуры необходимо прогреть двигатель до рабочей температуры и коробку до +30°…+100°С. В ходе адаптации двигатель находится в заглушенном состоянии при включенном зажигании, селектор установлен в положение стоянки и ручной тормоз активен. Для старта адаптации выбирают соответствующий раздел в программе VSDS и запускают процедуру.

В процессе настройки будут слышны щелки из коробки, после успешного завершения адаптации на экране в полях диалогового окна должны появиться значения 4-0-0. После этого у водителя или диагноста есть 10 секунд для запуска двигателя, затем процесс адаптации продолжится до достижения значений 254-0-0. В случае ошибочного сброса адаптаций или отказа от пуска двигателя на экране появится значение 255-7-0. На финишной стадии нужно выйти из режима диагностики, отключить сканер и проверить работу коробки на ходу.

После сброса адаптаций сцеплений сухого типа на начальной стадии возможны жесткие переключения. Для обучения робота DSG необходимо дважды начать движение вперед на протяжении не менее 20 секунд, а затем провести такую же процедуру на задней скорости. Затем следует выбрать режим D и плавно разогнаться, проведя коробку через все передачи переднего хода, а затем в режиме торможения двигателем пройти все скорости вниз.

Желательно повторить процедуру несколько раз. На финишном этапе обучения необходимо переключить DSG в ручной режим и проехать 1 минуту на четвертой либо шестой передаче, а затем 1 минуту на пятой или седьмой. После окончания обучения толчки при работе сцеплений должны стать мягче, хотя окончательная адаптация произойдет через некоторое время.

Основные способы увеличения ресурса

Увеличить срок службы робота DSG можно следующими способами:

Отказ от резких и динамичных разгонов. При интенсивном ускорении электроника стремится сократить время переключения, что неизбежно сказывается на долговечности дисков сцеплений. Особенно негативно резкие разгоны сказываются на ресурсе сухих сцеплений, мокрое многодисковое сцепление имеет больший запас прочности. Для сохранения ресурса желательно нажимать на педаль газа примерно через секунду после снятия ноги с педали газа – запас времени достаточен для мягкого смыкания сцеплений без излишней нагрузки. Ухудшение динамики разгона будет минимальным и практически незаметным для нормального режима движения.
Переключение коробки в режим ручного управления или в спорт при движении в пробке. Специфика управления DSG такова, что робот как можно быстрее переходит на вторую передачу для экономии топлива. Соответственно, коробка при движении в пробке постоянно переключается между первой и второй передачей. При активации спортивного режима переход на вторую передачу происходит позднее из-за иного алгоритма переключения. При ручном режиме вторая передача включится по команде водителя либо при достижении максимальных оборотов двигателя. При этом существует масса примеров, когда водители никогда не следовали данной рекомендации и не получали никаких преждевременных проблем с коробкой передач.
Не использовать качение автомобиля со слегка поджатой педалью тормоза. В таком режиме электроника начинает понемногу размыкать сцепления, готовясь к остановке. Если автомобиль продолжает движение, то начинается проскальзывание дисков, пусть и незначительное, но достаточное для активного износа. При полноценном нажатии на педаль тормоза сцепления полностью размыкаются. Относительно данной рекомендации есть разноплановые мнения.
Избегать перевода селектора в нейтральное положение при остановках на светофорах. При удержании автомобиля тормозом и выбранном режиме D диски сцеплений разомкнуты, электроника точно знает, что планируется движение вперед. Перевод селектора в нейтральную позицию приводит к выключению всех передач, вилки смещаются в среднее положение. Частые переключения робота в нейтральное положение создают излишнюю нагрузку на мехатроник.
Избегать движения в сложных дорожных условиях, с перегрузкой или с прицепом. Замечание особенно касается роботов DSG с сухими сцеплениями, лишенными дополнительного охлаждения. Важно заранее изучать рекомендации в инструкции по эксплуатации, некоторые модели с DSG не рассчитаны на установку буксировочного приспособления и работу с прицепом.
На время стоянки фиксировать автомобиль стояночным тормозом (при наличии DSQ тормоз обычно электронный с поддержкой функции Auto Hold). Перевод рычага робота в положение парковки активирует специальный стопор, предотвращающий вращение шестерен. Под весом стоящего на уклоне автомобиля стопор может сломаться. В заводских инструкциях к автомобилям DSG указано, что остановившийся на стоянку автомобиль нужно сначала зафиксировать стояночным тормозом, а лишь затем переключит селектор робота в положение парковки.
Не стремиться повысить характеристики двигателя путем замены прошивок или модернизации системы наддува. Увеличение крутящего момента сверх допустимого для коробки предела требует ее доработки – в противном случае робот выйдет из строя при первом интенсивном разгоне.
Соблюдать все требования производителя при обслуживании. На роботах с мокрым сцеплением внешний фильтр закрыт колпаком для защиты от перегрева тепловым излучением от расположенной рядом выхлопной трубы. При отсутствии колпачка возникает риск чрезмерного нагрева масла, что может вывести коробку DSG из строя.
В случае необходимости буксировки допустимая скорость не должна превышать 50 км, а расстояние – 50 км. В противном случае из-за отсутствия циркуляции масла и плохих условий смазки шестерен коробка может выйти из строя. Буксировка ведется на первой передаче или на реверсе для отключения стопора, превышение скорости 50 км/ч приводит к раскручиваю валов до критических оборотов, что может стать причиной аварии.
В роботах с сухими сцеплениями рекомендуется менять масло и в мехатронике, несмотря на все заявления производителя о возможности отказа от обслуживания мехатроника. Периодичность замены зависит от условий эксплуатации – для городского режима лучше обновлять масло вместе через 50 тыс. км. При преимущественно трассовом использовании масло служит в 2 раза дольше. Фильтр обычно меняют через одно обслуживание – при пробеге около 100 и 200 тыс. км соответственно.

Иногда встречается рекомендация о регулярной очистке радиаторов. Безусловно, подобное мероприятие улучшает условия охлаждения двигателя и положительно влияет на эффективность работы системы микроклимата. Теплообменник коробки DSG установлен на картере и подключен к системе охлаждения двигателя – при нормальной работе радиаторов риск перегрева масла в роботе минимален.

Покупая автомобиль с пробегом, оснащенный роботом DSG, нужно быть готовым к возможным расходам. Замена сцеплений является обычной процедурой и требуется не настолько часто, чтобы стать неподъемной ношей для бюджета. При аккуратной эксплуатации сцепления мокрого типа способны пройти 200-250 тыс. км даже на машинах с дизельными двигателями, развивающими высокий крутящий момент.

Роботы DSG создавались с прицелом на использование в трассовом режиме, когда коробка выходит на повышающую передачу для снижения оборотов двигателя и расхода топлива. Роботы особенно эффективны в связке с двигателями с наддувом, что доказал концерн VAG, а затем скопировали все остальные производители.

Заключение

Полноценно проверить состояние робота DSG перед покупкой подержанного автомобиля можно только в условиях специализированного сервиса. Кустарные способы тестирования не позволят найти большую часть проблем. При эксплуатации автомобиля важно избегать резких разгонов и не перегружать коробку, что позволит несколько продлить ресурс сцеплений.
